1 概述
Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、--重點消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。
Acrel-6000電氣火災監控系統由電氣火災監控后臺、ARCM系列漏電流探測器和配套附件組成。系統各設備之間均采用總線(雙絞線)進行連接，施工布線簡單方便。
2 組網方案

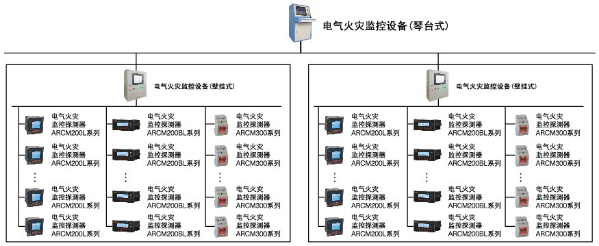

2.1 大型建筑群組網方案
大型建筑群，樓層高，多棟樓體分散。采用琴臺式電氣火災監控設備+壁掛式電氣火災監控設備+電氣火災監控探測器三層結構組網模式，便于區域化管理，采用RS-485網絡通信，以太網通信，以太網通信，滿足了通信實時性高的要求。

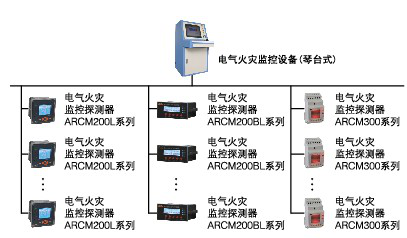

2.2 大型單體建筑組網方案
大型單體建筑，采用Acrel-6000/Q電氣火災監控設備+電氣火災監控探測器兩層建構組網模式，檢測管理功能全面，性價比高，采用RS-485網絡，通信介質采用屏蔽雙絞線，滿足了通信實時性高的要求。

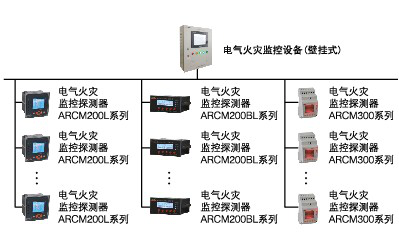

2.3 中小型建筑組網方案
中小型單體建筑，采用Acrel-6000/B電氣火災監控設備+電氣火災監控探測器兩層結構組網模式，造價經濟，性價比高，采用RS-485網絡，滿足了通信實時性高的要求。
3 適用環境
· 工作溫度：-10℃~+55℃
· 儲存溫度：-20℃~+70℃
· 相對濕度：≤95%不結露
· 海拔高度：≤2500m
· 污染等級：Ⅲ級，安裝類別：Ⅲ級
4 系統功能
4.1 監控報警
· 被監控回路開關的實時狀態：分閘/合閘
· 剩余電流型故障：故障單元屬性(部位、探測器型號)
· 聯動輸入：1路無源觸點
· 監控報警響應時間：≤30s
· 監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
· 監控報警光信號：紅色LED指示燈
4.2 故障報警
· 監控設備與探測器之間的連接線斷路、短路
· 監控設備主電源欠壓(≤80%主電源電壓)或過壓(≥110%主電源電壓)
· 當監控設備出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
· 故障報警響應時間：≤100s
· 故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
· 故障報警光信號：黃色LED指示燈
· 故障期間，非故障回路的正常工作不受影響
4.3 控制輸出
· 對個別或全部被監控單元的分閘、合閘進行遙控操作
· 報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
· 控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
4.4 自檢
· 連接檢查：通信線路的斷路、短路
· 設備自檢：手動檢查或系統自檢
· 自檢耗時：≤60s
4.5 報警記錄
· 報警類型：故障事件類型、發生時間、故障描述
· 報警事件查詢：根據記錄日期、故障類型等條件查詢
· 報警記錄打印：存儲、查詢及打印報警記錄(選配)
4.6 操作分級
· 日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
· 監控操作級：可操作除針對系統本身的信息維護外的其他操作
· 系統管理級：可操作系統的任何一個功能模塊
5 技術指標
5.1 工作電源
· 主電源：AC220V 50Hz(允許85%~110%范圍內變化)
· 備用電源：主電源低電壓或停電時，維持監控設備工作時間≥4h
5.2 工作制和傳輸方式
24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km(可通過中繼器延長通訊傳輸距離)。

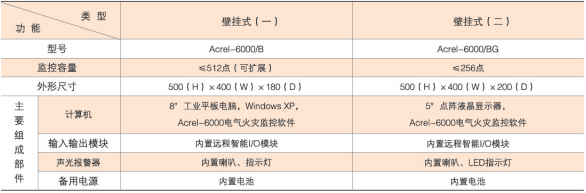

5.3 主要參數及組成部件
電氣火災監控系統的監控設備有柜體式、琴臺式及壁掛式，其主要功能及組成部件見下表。
5.4 監控后臺圖片
6 探測器

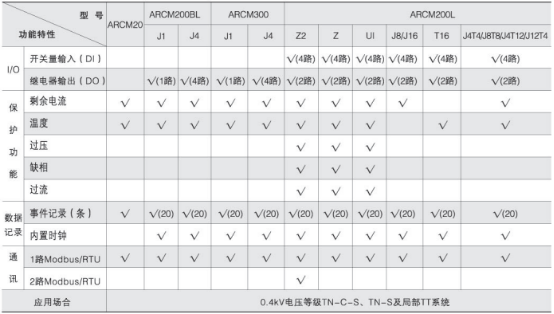

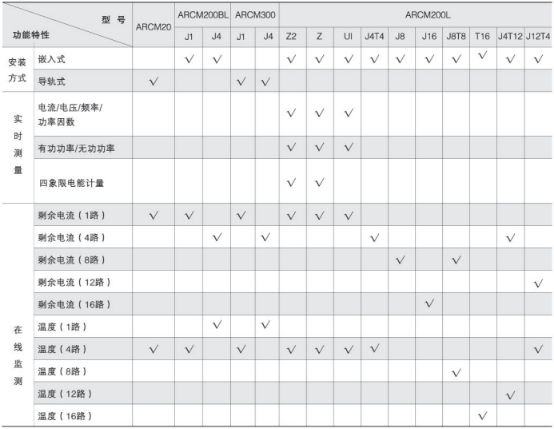

6.1漏電流探測器選型一覽表

7 附件
7.1 AKH-0.66L剩余電流互感器

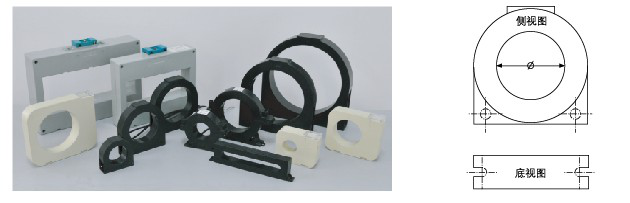

7.1.1產品外觀

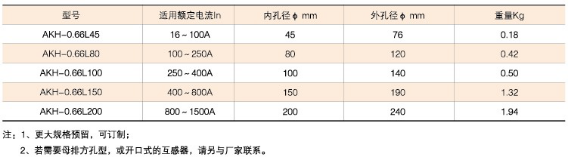

7.1.2漏電流互感器選型表
 |
